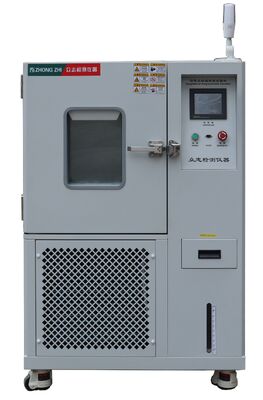

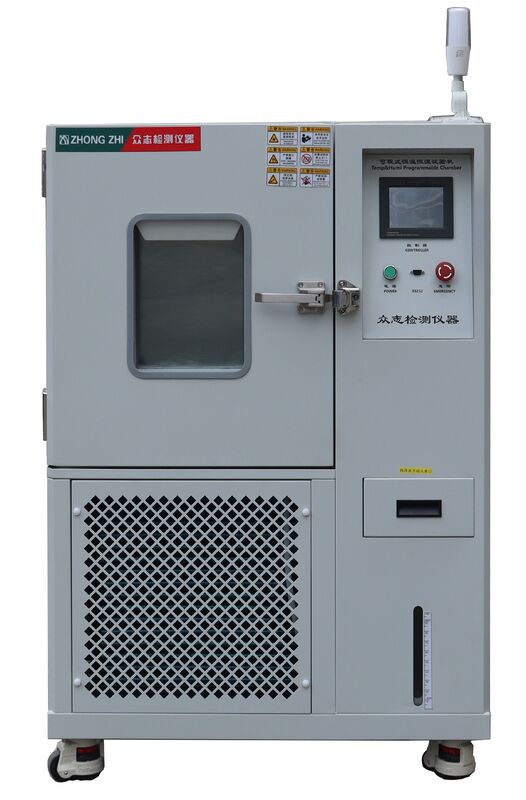

Kamar Uji Suhu dan Kelembaban yang Dapat Diprogram

I. Fungsi utama dan tindakan pencegahan peralatan

1.profil produk

Rangkaian produk ini terutama dirancang untuk mensimulasikan lingkungan keras yang dihadapi selama transportasi, penyimpanan, dan pengoperasian instrumen elektronik analog, material canggih, komponen listrik, suku cadang otomotif, logam, elektronik, dan material luar angkasa. Sistem ini mengevaluasi ketahanan termal, toleransi dingin, dan ketahanan terhadap kelembapan bahan, komponen, atau peralatan dalam kondisi ekstrem, termasuk paparan suhu tinggi/rendah dalam waktu lama dan siklus termal bergantian, sembari menilai potensi kerusakan atau pengurangan masa pakai yang disebabkan oleh tekanan lingkungan ini.

2.fungsi produk

Rangkaian laboratorium suhu ini cocok untuk uji keandalan produk industri, dengan karakteristik akurasi kendali suhu dan jangkauan kendali yang luas. Indeks kinerja memenuhi persyaratan GB/T5170 "Metode Verifikasi Parameter Dasar Peralatan Uji Lingkungan untuk Produk Listrik dan Elektronik Peralatan uji suhu rendah, suhu tinggi, dan suhu konstan".

3.sampel uji

pembatasan

Pengujian dan penyimpanan sampel zat yang mudah terbakar, mudah meledak, dan mudah menguap

Pengujian dan penyimpanan sampel bahan korosif

Pengujian atau penyimpanan spesimen biologis

Pengujian dan penyimpanan sampel dengan sumber emisi elektromagnetik yang kuat

4.kondisi beban

persyaratan

Total massa muatan tidak boleh melebihi 50Kg per meter kubik volume studio

Total volume muatan tidak lebih besar dari 1/5 volume studio

Pada setiap bagian yang tegak lurus terhadap arah angin dominan, jumlah luas beban tidak boleh lebih besar dari pekerjaan pada lokasi tersebut

Luas penampang ruangan adalah 1/3. Saat beban ditempatkan, aliran udara tidak boleh terhalang

II. Lokasi pemasangan peralatan dan kondisi lingkungan pengoperasian

1.persyaratan tempat

Persyaratan ukuran lokasi pemasangan peralatan

J: tidak kurang dari 800mm

B: tidak kurang dari 500mm

C: tidak kurang dari 1200mm

Tanahnya datar dan berventilasi baik;

Tidak ada getaran kuat di sekitar peralatan;

Tidak ada medan elektromagnetik yang kuat di sekitar peralatan;

Tidak ada zat dan debu yang mudah terbakar, meledak, korosif di sekitar peralatan;

Terdapat ruang yang sesuai di sekitar peralatan untuk penggunaan dan pemeliharaan;

2.kondisi sekitar

Suhu: 5~30℃, kelembaban relatif ≤85%RH

Tekanan: 86kPa~106kPa

3.kekuatan maksimum

Total kapasitas terpasang adalah 4,9Kw, termasuk daya pendingin 1,2Kw, daya pemanas 1,4Kw, daya pelembab 1,8KW, dan daya lainnya 0,2Kw

4.arus maksimum

≤16A

5.pasokan air pelembab peralatan

Tekanan pasokan air 0,2~0,4Mpa, diameter pipa pasokan air 20mm, kualitas air harus memenuhi standar air level 3 yang ditetapkan dalam GB/T 6682-2008 Spesifikasi Air Laboratorium Analitik dan Standar Metode Uji, peralatan antarmuka pasokan air yang dipesan 1/2" ulir internal, peralatan dilengkapi dengan volume tangki sekitar 20L

6.antarmuka drainase

Terdapat saluran pembuangan di dekat peralatan, dalam jarak 2 meter di belakang peralatan,

Catatan: Arahkan kondensat dan air di pipa pelepasan meter air agar mengalir keluar dari tangki

7.kondisi pasokan listrik dan sumber listrik

AC220V fase tunggal dua kabel + ground pelindung

Kisaran fluktuasi tegangan: ±10%V

Frekuensi: (50±0,5) rentang fluktuasi HZ

Catu daya dalam mode TN-S atau mode TT

Resistansi pentanahan dari kabel pentanahan pelindung kurang dari 4Ω

Pengguna diharuskan memasang sakelar udara atau daya dengan kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan sakelar tersebut harus dikontrol secara independen oleh peralatan.

AKU AKU AKU. Volume dan ukuran

1. model

CZ-A-150G

2. volume peralatan

150L

3. dimensi internal ruang uji

L (lebar) 500 mm*T (tinggi) 600 mm*D (kedalaman) 500 mm

4. dimensi luar ruang uji

L (lebar) 1020 mm*T (tinggi) 1500 mm*D (kedalaman) 1220 mm

Catatan: Engsel pintu mesin tidak terlalu besar! Dimensi eksternal harus dikonfirmasi oleh desain tiga tampilan terakhir!

IV. Parameter kinerja utama

1.        kondisi pengujian

Uji kinerja suhu diukur sesuai dengan ketentuan yang relevan dari peralatan uji suhu GB/T 5170.2-2017 saat mengukur pada suhu sekitar +25℃ tanpa beban; sensor ditempatkan di saluran keluar udara unit penanganan udara

2.        kisaran suhu

-70℃～+150℃

3.     kisaran kelembaban

20%RH~98%RH (seperti yang ditunjukkan di bawah), tidak ada beban pemanasan selama uji kelembapan

4.        fluktuasi suhu

≦±0,5℃

5.        keseragaman suhu

≤2.0℃ (tanpa beban)

6.        keberangkatan suhu

≤±2,0℃ (tanpa beban)

7.        fluktuasi kelembaban relatif

≦±2,5%RH

8.        penyimpangan kelembaban

Jika RH lebih besar atau sama dengan 75%, maka RH kurang dari atau sama dengan +2-3%RH;

<75%RH ketika ≤±5%RH;

9.        tingkat pemanasan

≥3℃/mnt (dalam kondisi rata-rata tanpa beban selama proses berlangsung)

10.    laju pendinginan

1,2 ≥℃/mnt (dalam kondisi rata-rata beban penuh)

11.    kebisingan kerja

Tidak kurang dari 75 desibel (dB) (diukur pada jarak 1m dari pintu peralatan dan 1,2 meter di atas tanah dengan alat pendeteksi kebisingan)

12.    tes tersebut memenuhi standar

GB/T-2423.1-2008 (IEC60068-2-1) Uji A: Metode uji suhu rendah.

GB/T-2423.2-2008 (IEC60068-2-2) Uji B: Metode uji suhu tinggi.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Uji lingkungan Bagian 2 Metode pengujian Uji kelembapan konstan dan uji panas kabin.

GB/T 2423.4-2008/IEC60068-2-30:2005 Uji Lingkungan untuk Produk Listrik dan Elektronik Bagian 2: Metode Pengujian Uji Db: Panas basah bergantian (siklus 12 jam + 12 jam)

Metode uji suhu tinggi GJBl50.3-2009 MIL-STD-810D.

GJBl50.4-2009 (MIL-STD-810D) Metode uji suhu rendah.

13.    peralatan memenuhi metode inspeksi

GB-T-10586-2008 Kondisi teknis untuk ruang uji suhu rendah

GB/ T 5170.1-2016 Metode pemeriksaan peralatan uji lingkungan produk listrik dan elektronik Bagian 1: Umum

GB/T 5170.2-2017 Metode pemeriksaan peralatan uji lingkungan Bagian 2: peralatan uji suhu

GB/ T 5170.5-2016 Metode pemeriksaan peralatan uji lingkungan produk listrik dan elektronik Bagian 5: peralatan uji untuk panas lembab

GB/T5170.18-2005 Metode verifikasi parameter dasar peralatan uji lingkungan untuk produk listrik dan elektronik Peralatan uji siklus kombinasi suhu/kelembaban

V. Karakteristik struktur kotak

1.        tata letak struktur kotak uji

Ruang uji mengadopsi tata letak struktur terintegrasi, dengan badan ruang uji di kiri atas, ruang mekanis pendingin di kiri bawah, dan kotak kontrol di kanan;

Peralatan ini dilengkapi dengan kastor Foma di bagian bawah untuk memudahkan relokasi dan penentuan posisi

Kotak peralatan terbuat dari cat panggang pelat baja canai dingin, ketebalan pelat 1,2 mm, warna cat panggang abu-abu muda, nomor warna RAL7035, kotak bagian dalam terbuat dari baja tahan karat SUS304#, ketebalan pelat 1,2 mm;

Peralatan tersebut mengadopsi struktur rangka, dan bagian bawah kotak dilas dengan baja saluran untuk meningkatkan kekuatan kotak

Bahan isolasi: busa keras poliuretan keras + serat kaca tebal 100mm

Pemutus sirkuit pelindung catu daya umum, kabel catu daya, dan pipa drainase dipasang di belakang peralatan

Pintu kotak disegel dengan strip penyegel karet silikon, yang disesuaikan secara khusus agar tahan panas, tidak beracun, dan super fleksibel

Bagian bawah kotak bagian dalam dilengkapi dengan lubang pembuangan, yang dapat dengan cepat mengeluarkan kondensat

Lubang pelepas tekanan otomatis dipasang di bagian atas kotak

2.        mengalirkan air

Bagian bawah kotak bagian dalam dilengkapi dengan lubang drainase, dan sistem drainase disusun di sisi belakang peralatan. Pipa drainase dimasukkan ke dalam sistem jaringan pipa drainase pengguna (pengguna menyediakan antarmuka jaringan pipa drainase di tempat)

3.        lubang pelepas tekanan

Keseimbangan tekanan berganda Windows diatur di tepi bagian belakang kotak. Ketika pintu sakelar atau udara di dalam kotak mengembang, tekanan dapat dikeluarkan dengan cepat dan otomatis;

4.        pintu kamar

Pintu engsel tunggal, ukuran jernih efektif W500mm*H600mm

Bahan pintunya sama dengan bahan bodi

Kunci pintu impor, tipe bukaan luar

Bahan insulasi dengan ketebalan pintu 100mm adalah busa poliuretan kaku

Baki air dirancang di bawah pintu untuk mencegah kondensasi pada dinding bagian dalam pintu jatuh ke tanah luar;

5.        bahan wadah

Pelat baja tahan karat SUS304# digunakan, peralatan pemotongan laser presisi digunakan untuk memotong dan cetakan lentur tempat tidur lipat CNC, kemudian pengelasan busur argon digunakan untuk pengelasan penuh, penggilingan dan pemolesan. Ketebalan pelat baja adalah 1,2 mm; kotak bagian dalam dipasang di kedua sisi meja penyangga rak sampel untuk menopang bingkai pengindeksan, yang dapat mengatur jarak antar rak sampel

6.        bahan kotak luar

Produk ini diproduksi menggunakan pelat baja canai dingin, peralatan pemotongan laser presisi, dan mesin pembengkok CNC untuk pembentukannya. Setelah menjalani pengelasan dan pemolesan busur argon, permukaan baja mengalami pencucian asam menyeluruh untuk menghilangkan karat. Dibandingkan dengan metode pelapisan semprot konvensional, proses ini memberikan tampilan yang lebih estetis sekaligus meningkatkan ketahanan terhadap korosi dan kemampuan pencegahan karat secara signifikan. Pelat baja memiliki ketebalan 1,2 mm (Warna: RAL7035 Putih).

7.        menyegel strip sambungan

Strip penyegel pintu dibagi menjadi dua lapisan, lapisan dalam adalah strip karet silikon tahan suhu tinggi dan rendah, yang dapat sepenuhnya mengisolasi kotak bagian dalam dari dunia luar dalam kondisi suhu tinggi dan rendah; strip karet silikon dapat bekerja untuk waktu yang lama dalam kisaran -80℃ hingga 200℃ tanpa pengerasan dan penuaan;

8.        engsel baja tahan karat

Sisi kiri pintu kotak dipasang dengan satu set engsel berkekuatan tinggi. Sebuah engsel dapat menahan gaya 3 ton secara horizontal tanpa putus, dan bila ditekuk secara terbalik, kedua bagian engsel tersebut akan berubah bentuk sepenuhnya dan digabungkan menjadi satu tanpa putus;

9.        gagang pintu

Kunci pintu mengadopsi kunci pintu rol paksa:

Pintu kotak digunakan di dalam dan di luar, menggunakan prinsip tuas, dengan urgensi yang kuat, hemat tenaga kerja, sentuhan satu tangan dapat dicapai untuk membuka dan menutup fungsi.

10.    struktur knalpot

Mode sirkulasi udara yang kuat dari sirkulasi paksa internal, saluran keluar udara atas dan pengembalian udara bawah diadopsi. Deflektor saluran keluar udara dapat menyebarkan udara dingin dan panas ke seluruh bagian dalam gudang, yang seragam dan stabil

11.    roda angin aluminium

Roda angin aluminium sirkulasi sentrifugal multi bilah memiliki karakteristik ringan, volume udara besar, tekanan angin tinggi, tahan terhadap suhu tinggi dan rendah, koefisien muai kecil, dan kebisingan pengoperasian rendah.

12.     jendela observasi

Pintunya dipasang dengan beberapa lapisan jendela observasi kaca besar berongga, dengan pemanas listrik (penyesuaian otomatis) perangkat anti-beku dan anti-kondensasi; jendela dilengkapi dengan satu set lampu penerangan jendela, sehingga Anda dapat dengan jelas mengamati kondisi pengujian sampel uji di dalam kotak setiap saat melalui jendela observasi;

13.    koneksi instrumen

Bukaan dengan diameter 100mm dibuka di sisi kiri kotak, dan disediakan penutup lubang dan sumbat silikon

14.    rak bahan uji

Baja tahan karat SUS304# dilubangi dan ditekuk menjadi jaring. Mudah digunakan, jarak antar rak material dapat disesuaikan minimal 45mm, dan dua rak sampel merupakan standar

15.    prinsip sirkulasi udara

Kipas berdaya tinggi digerakkan oleh motor eksternal dengan poros baja tahan karat, motor kipas dipasang secara eksternal;

Udara digerakkan oleh motor dan mengalir sepenuhnya melalui pemanas dan evaporator pendingin.

Setelah dipanaskan/didinginkan sepenuhnya hingga nilai suhu yang diperlukan, udara bersirkulasi di dalam kotak dan bertukar panas dengan spesimen melalui konveksi.

Sirkulasi paksa udara digerakkan oleh motor poros panjang asinkron tegangan rendah yang tahan suhu tinggi

Kipas sirkulasi sentrifugal multi-bilah digunakan untuk mengaduk udara dengan bilah paduan aluminium

16.    prinsip sistem kendali

Pemanas listrik kawat paduan kromium nikel berkualitas tinggi, kontrol SSR, dilengkapi dengan saklar suhu perlindungan suhu independen

Ketika pemanas diberi energi, suhu permukaan akan naik.

Suhu udara meningkat setelah melewati kawat pemanas, dan panas diperluas ke udara dan benda uji di dalam kotak, sehingga berperan dalam pemanasan dan kenaikan suhu.

Daya pemanasan dikontrol secara tepat oleh algoritma PID, dan daya keluaran disesuaikan melalui solid state relay.

Sistem pendingin menyediakan refrigeran bersuhu rendah yang cukup ke penukar panas, sehingga suhu penukar panas lebih rendah dari suhu udara. Panas di udara diserap dan dikeluarkan dari kotak oleh penukar panas, sehingga suhu udara turun dan tercapai efek pendinginan.

Daya pendinginan dikontrol secara tepat oleh algoritma PID, dan laju aliran serta kapasitas pendinginan zat pendingin diatur melalui katup solenoid.

VI. Sistem pendingin

1.kompresor pendingin

Gunakan kompresor suhu rendah yang diimpor dari Eropa

2.metode pendinginan

Kondensor bersirip berpendingin udara, kipas pendingin untuk pembuangan panas

3.evaporimeter

Penukar panas berbentuk tabung dengan翅tabung yang diperlukan

4.set pembatasan

Katup ekspansi termal, tabung kapiler

5.mode kontrol mesin pendingin

Pengontrol logika yang dapat diprogram dari sistem kontrol secara otomatis menyesuaikan kondisi pengoperasian mesin pendingin sesuai dengan kondisi pengujian

Sirkuit pendingin gas balik kompresor

6.semua suku cadang pendingin yang diimpor

7.kondensor evaporasi

Penukar panas pelat dengan mematri tembaga suhu tinggi memiliki keunggulan luas permukaan kecil, kehilangan energi kecil, dan efisiensi perpindahan panas tinggi

8.kriogen

Indeks penipisan ozon R404a/R23 adalah 0

9.berisi nitrogen

proses pengelasan

Pipa transfer suhu rendah disarankan untuk menggunakan pipa tembaga bebas oksigen berkualitas tinggi, pembuatan pipa, pengelasan nitrogen, proses pencegahan kebocoran tekanan tinggi selama 48 jam untuk memastikan kualitas pengelasan.

10.pengendalian penghematan energi

Sistem pendinginnya menggunakan teknologi keseimbangan pendinginan, yang mencapai penghematan energi sekitar 30% dan secara efektif mengurangi biaya operasional. Seperti yang ditunjukkan pada diagram di atas, keseimbangan termal mempertahankan suhu konstan dengan menyesuaikan keluaran pemanasan. Ketika kapasitas pendinginan kompresor tetap konstan, pemanasan terus-menerus akan meningkatkan pemborosan energi dan membebankan biaya yang tidak perlu pada pengguna. Sebaliknya, teknologi keseimbangan pendinginan mengatur kapasitas pendinginan untuk menjaga kestabilan suhu. Saat suhu mendekati titik setel, kapasitas pendinginan secara bertahap menurun melalui kontrol PID (PID adalah singkatan dari Proportional Integral Derivative), memastikan suhu konstan sekaligus mencapai efisiensi energi. Secara teoritis, hal ini dapat mencapai keluaran pemanasan nol, meskipun sisa pemanasan kecil mungkin terjadi dalam produksi aktual

11.fitur sistem pendingin

A.Seluruh sistem pipa diuji dengan tekanan udara 22kg.

B.Sistem pemanas dan pendingin sepenuhnya independen.

C.Dengan karakteristik teknis profesional perusahaan kami, aliran udara bersuhu tinggi dan bertekanan tinggi tidak dapat rusak dengan dibukanya mesin pendingin secara bersamaan.

D.Semua prosedur pengoperasian sistem pendingin sepenuhnya dikendalikan oleh pengontrol komputer mikro.

E.Bagian bawah kompresor memiliki baki air, yang dapat menampung kondensasi yang disebabkan oleh embun beku.

F.Kompresor memiliki sensor suhu PTC internal untuk mencapai perlindungan suhu berlebih saat kompresor terlalu panas.

G.Kompresor dilengkapi dengan pelindung tekanan oli untuk mewujudkan perlindungan tekanan oli kompresor.

H.Perangkat pelindung tekanan tinggi dan rendah memantau tekanan zat pendingin selama pengoperasian peralatan. Setelah tekanan zat pendingin melebihi tekanan batas sistem atau turun di bawah tekanan minimum yang ditetapkan oleh sistem, sistem akan segera membunyikan alarm dan memutus pasokan listrik hingga gangguan teratasi.

Sistem pendingin menggunakan suku cadang merek impor, kualitasnya dapat diandalkan, untuk menjamin stabilitas sistem.

VII. Sistem kendali kelistrikan

1.pengontrol

Layar sentuh LCD LED warna asli TFT 7 inci (resolusi HD: 1024×600), kontrol cerdas PID multi-grup. Tampilan langsung nilai pengukuran waktu nyata (PV); Tampilan suhu; Tampilan suhu pemantauan multi-saluran yang dapat diskalakan; Tampilan nomor program, urutan siklus, waktu pengoperasian, dan jumlah siklus; Tampilan grafik kurva; Tampilan status keluaran relai dan PID

2.mode lari

Operasi program, operasi nilai tetap. Seluruh proses adalah kontrol otomatis PID yang cerdas

3.model kontrol

Kontrol gabungan suhu dan kelembapan/kontrol suhu tunggal secara otomatis menyesuaikan sesuai dengan nilai kelembapan yang disetel

4.bahasa operasi

Tampilan peralihan asli Cina/Inggris/Rusia

5.mengatur cara

Antarmuka operasi dialog manusia-mesin, input sentuh

6.masukan suhu dan kelembaban

Ketahanan platina PT100 Kelas A

7.resolusi tampilan

Suhu: 0,01℃; kelembaban: 0,1% RH; waktu: 1 menit;

8.kapasitas program dan fungsi kontrol

Jumlah program yang tersedia: maksimal 100 grup, dengan masing-masing program terdiri dari 1-100 segmen. Batas eksekusi perintah: setiap perintah dapat dijalankan hingga 999 kali. Pengaturan kemiringan program dapat dikonfigurasi melalui garis waktu, memungkinkan durasi segmen maksimum 99 jam dan 99 menit antar program, dengan durasi minimum ditetapkan pada 1 menit. Program juga dapat dihubungkan untuk penggunaan gabungan

Sistem ini memiliki fungsi pengeditan, pembersihan, dan penyisipan dengan kontrol keluaran sinyal waktu (mengontrol tindakan ON/OFF objek uji). Selama eksekusi program, ini mendukung fungsi lompat segmen dan tahan. Layar memungkinkan penyesuaian lampu latar dengan pengaturan durasi yang dapat disesuaikan. Perlindungan tampilan dapat dikonfigurasi untuk pematian berwaktu atau manual. Fitur utama termasuk replikasi program, perintah COPY, fungsi koneksi, dan pengeditan judul eksperimen. Ini mempertahankan program selama pemadaman listrik dan secara otomatis melanjutkan eksekusi setelah tersambung kembali. Fungsi pengaktifan/pematian terjadwal, kemampuan penyesuaian tanggal/waktu, mekanisme penguncian tombol/layar, dan tampilan gambar siaga semuanya terintegrasi

9.mode keluaran kontrol

Kontrol otomatis keluaran PID+ SSR; PID secara otomatis menyesuaikan keluaran pemanasan. Sistem pendingin dilengkapi kontrol katup ekspansi elektronik ujung dingin dan multi-arah, memungkinkan penyesuaian katup yang sesuai berdasarkan suhu dan tekanan hisap/buang kompresor untuk mengoptimalkan kondisi pengoperasian. Kontrol katup ekspansi elektronik dapat beralih antara kontrol tekanan evaporator dan kontrol suhu konvensional

10.fungsi komunikasi

Dapat terhubung ke komputer untuk menampilkan kurva dan mengumpulkan data;

Dapat digunakan sebagai sistem pemantauan dan kendali jarak jauh;

Beberapa mesin dapat dikontrol secara serempak;

RS-485/RS-232

Antarmuka Ethernet RJ45

goyang USB.

11.penyimpanan di drive USB

Anda dapat menyambungkan USB 1G-32G untuk mengunduh kurva historis, data historis, parameter sistem kontrol, dan fungsi hot plug

12.metode pencatatan data

RAM dengan perlindungan baterai, 8-10 tahun, dapat menyimpan nilai yang ditetapkan perangkat, nilai pengambilan sampel, dan waktu pengambilan sampel; periode perekaman kurva dapat diatur 30~180 detik, waktu memori maksimum dapat menyimpan kurva historis berkelanjutan selama 90 hari, data historis (saat waktu pengambilan sampel adalah 1 menit), tanpa penggunaan terus menerus, data dapat disimpan selama lebih dari 10 tahun

13.fungsi memori matikan

Mode pemulihan kegagalan daya dapat diatur sebagai: hot start/cold start/stall.

14.jadwalkan fungsi boot

Anda dapat mengatur waktu startup sesuka hati. Setelah menyalakan daya, mesin akan otomatis berjalan ketika waktunya habis.

15.sistem kompatibilitas perangkat lunak

sistem operasi Windows

16.membuka fungsionalitas perangkat lunak

Mendukung kode tingkat atas pihak ketiga untuk mengontrol fungsi pengaktifan, penghentian, dan perekaman data perangkat

Catatan: Pengontrol menyediakan kode fungsional, dan pengguna dapat mengedit program perangkat lunak komputer bagian atas untuk mewujudkan pemantauan dan kontrol terpadu

17.koneksi jaringan

Ini dapat dihubungkan ke Ethernet melalui perangkat lunak profesional, dan dapat dikontrol dan dibantu dari jarak jauh melalui jaringan. Ia juga dapat mengumpulkan data pengujian melalui jaringan, dan dapat mengontrol beberapa mesin secara bersamaan.

18.tampilan situasi

Di bagian atas peralatan, pasang alarm suara dan lampu berbentuk silinder tiga warna (menggunakan lampu LED); ketika permulaan atau pengoperasian selesai, lampu kuning tetap menyala; saat berjalan normal, lampu hijau tetap menyala; ketika terjadi penghentian darurat atau alarm kesalahan peralatan, lampu merah tetap menyala dan bel berbunyi sesekali;

19.kipas sirkulasi

Tahan suhu tinggi, motor poros panjang, keamanan motor di ruang luar, poros meluas ke dalam ruangan, ujung ekor poros dipasang dengan roda kipas pencampur; tindakan isolasi khusus dan sistem pembuangan panas untuk meningkatkan keselamatan motor.

20.mode kontrol pemanasan

Pengontrol suhu mengirimkan perintah berdasarkan suhu yang telah ditetapkan dan sinyal dari sensor suhu di dalam ruang uji. Melalui rangkaian logika, ia mengatur modul kontrol SSR untuk mengatur keluaran pemanas. Sistem ini beroperasi secara andal dengan teknologi nirkontak, pengoperasian bebas percikan, umur panjang, kebisingan rendah, kinerja bebas interferensi elektromagnetik, kecepatan peralihan cepat, kemampuan antiinterferensi kuat, desain kompak, tahan getaran dan benturan, fitur tahan ledakan, tahan lembap, dan tahan korosi. Ini mencapai kontrol langsung terhadap beban arus tinggi melalui sinyal input minimal.

VIII. Sistem perlindungan keselamatan

1.        perlindungan suhu berlebih

Kotak uji adalah perangkat perlindungan suhu berlebih elektronik yang independen dan dapat disesuaikan, perlindungan keseimbangan tekanan otomatis.

2.        sistem pendingin

Kompresor terlalu panas, perlindungan tekanan tinggi, perlindungan arus berlebih motor.

3.        kipas sirkulasi

 perlindungan kelebihan beban

4.        alat yg mengeluarkan kehangatan

Perlindungan suhu berlebih: perlindungan sirkuit pendek

5.        sistem pelembab

Pelembab perlindungan kekurangan air luka bakar kering, batas pelembab melebihi perlindungan suhu, perlindungan sirkuit pendek pelembab

6.        pasokan umum

Perlindungan tegangan lebih, kelebihan beban dan perlindungan sirkuit pendek

7.        sirkuit kontrol

Perlindungan kelebihan beban dan korsleting

8.        sistem pendingin kompresor

Perlindungan kelebihan beban kipas pendingin

IX. Standar penerimaan dan verifikasi pihak ketiga

1. Kriteria penerimaan: Indikator teknis harus sesuai dengan metode yang ditentukan dalam "Perjanjian Teknis" yang ditandatangani oleh kedua belah pihak.

2. Metode penerimaan: penerimaan formal dilakukan di tempat pembeli.

3. Sebelum pengiriman, pembeli harus meminta pihak ketiga (dikalibrasi oleh Pusat Pengujian Mutu Peralatan Uji Lingkungan Nasional dan mengeluarkan laporan inspeksi yang sah) untuk berpartisipasi

Biaya penerimaan ditanggung oleh pembeli. Jika penerimaan pertama gagal, biaya penerimaan berikutnya setelah perbaikan pemasok ditanggung oleh pemasok

Fang menyanggupi.

4. Pelanggan harus mempercayakan Pusat Pengujian Mutu Peralatan Uji Lingkungan Nasional untuk memverifikasi,

X. Daftar bahan utama

XI. Data pendukung peralatan saat meninggalkan pabrik

1.        daftar pengepakan peralatan dari pabrik                    1 salinan

2.        diagram skema peralatan listrik               1 salinan

3.        panduan peralatan                                  1 salinan

4.        sertifikat kualifikasi peralatan                      1 salinan

5.        kartu garansi peralatan                             1 salinan

6.        laporan inspeksi peralatan                      1 salinan

7.        kain kasa bola basah                                      5 buah

8.        disk perangkat lunak pemantauan pengontrol                     1 buah

9.        baki rak sampel uji                                 2 buah

10.    tiang penyangga rel                                  4 buah

XII. Jaminan kualitas dan komitmen layanan

1.        Tujuan: Berdasarkan konsep saling menguntungkan dan layanan win-win, sepenuhnya memenuhi kebutuhan pelanggan, untuk mencapai kepuasan pelanggan.

2.        Pra-penjualan: konsultasi teknis profesional, saran rencana pengujian produk, pemasangan ruang uji dan rencana konstruksi;

3.        Dalam proses penjualan: komunikasi pelanggan, laporan kemajuan, panduan, instalasi, debugging, operasi uji coba, dll., dan bekerja sama dengan pelanggan untuk mengukur;

4.        Pelatihan: Sesuai dengan persyaratan kontrak, pelatihan di tempat dapat diberikan saat peralatan dipasang, di-debug, dan digunakan oleh pengguna; pengguna dapat diatur untuk datang ke perusahaan untuk pelatihan teknis di tempat selama debugging peralatan di pabrik, sehingga pelanggan dapat memahami kinerja peralatan, melatih metode penggunaan yang benar, mengurangi kegagalan yang disebabkan oleh penggunaan peralatan yang tidak tepat, dan menghemat biaya pemeliharaan bagi pelanggan;

5.        Layanan Purna Jual: Pelatihan Teknis: Pengoperasian dan pemeliharaan, pemecahan masalah kesalahan umum; Tindak Lanjut Secara Reguler: Inspeksi peralatan, penghapusan potensi risiko, sosialisasi pembaruan industri terkini; Dukungan cadangan suku cadang khusus; Tim layanan purna jual yang berdedikasi memastikan penyelesaian kesalahan yang tepat waktu dan efektif dengan layanan perbaikan yang efisien.

6.        Komitmen Layanan: Metode: hotline layanan pelanggan 24/7 dan email khusus. Persyaratan: Berikan tanggapan yang jelas dalam waktu 4 jam. Untuk layanan di tempat: kedatangan 24 jam diperlukan di dalam provinsi, layanan 24 jam untuk klien luar provinsi. Tim penjualan dan purna jual yang berdedikasi ditempatkan di Dongguan atau kantor perusahaan lokal. Jadwal perbaikan dapat dinegosiasikan berdasarkan keadaan tertentu. Sejak tanggal penerimaan, peralatan tetap dilindungi sepenuhnya oleh garansi satu tahun kami (tidak termasuk kerusakan yang disebabkan oleh bencana alam, pemadaman listrik, pengoperasian yang tidak tepat, atau kesalahan pemeliharaan). Jika ruang uji tidak berfungsi karena cacat produksi sementara pengguna mematuhi pedoman penyimpanan, penggunaan, dan pemasangan, teknisi kami akan memberikan perbaikan gratis dalam jam layanan yang disepakati setelah pemberitahuan. Untuk masalah pasca-garansi, kami berkomitmen untuk segera menyelesaikannya dengan biaya tenaga kerja dan material yang wajar.

XIII. Pengemasan dan Transportasi:

1. Pengemasan: Kotak kemasan transportasi yang memenuhi persyaratan QB/BWD008-2001

2. Moda transportasi: Pengangkutan

XIV. Pelatihan

Pelatihan di tempat dapat diberikan ketika peralatan dipasang, di-debug, dan digunakan sesuai dengan persyaratan kontrak;

Pengguna dapat diatur untuk datang ke perusahaan untuk pelatihan teknis di tempat selama proses debugging peralatan, sehingga pelanggan dapat memahami kinerja peralatan dan melatih penggunaan yang benar.

Metode, operasi dan pemeliharaan, deteksi kesalahan umum dan pemecahan masalah, mengurangi kegagalan yang disebabkan oleh penggunaan peralatan yang tidak tepat, menyelamatkan pelanggan

Perkiraan biaya pemeliharaan

XV. Diagram struktur kotak
