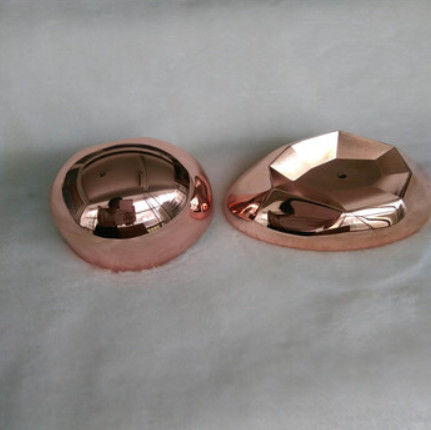

Tembaga Tin Alloy Electroplating Imitasi Plating Emas FF-5130

Tembaga Tin Alloy Electroplating Imitasi emas plating

FF-5130 dapat digunakan untuk menggantikan proses imitasi emas sianida dan imitasi emas pirofosfat.Larutan ini tidak mengandung senyawa sianida dan fosfor, dan pengolahan air limbah ramah lingkungan.

1.Fitur

1.1 Efisiensi arus lebih dari 90%, lapisannya padat dan cerah, dan laju deposisi sekitar 0,2 um/min ((1.0A/dm²Dalam kisaran kepadatan arus 0,05 ~ 2,7 A/dm², kandungan timah dari lapisan adalah seragam dan 9 ~ 12%, dan kemampuan deep plating sangat baik; mandi mudah dirawat.zat lain hanya membawa keluar kerugian. Hal ini dapat elektroformed untuk meniru lapisan emas, jika ketebalannya lebih dari 10μm, penampilan dan kualitas lapisan tetap tidak berubah.

1.2 Tangki pelapis: PVC, polipropilena.

1.3 Filtrasi: Filtrasi terus menerus, dan larutan plating harus disaring dengan elemen filter PP (porositas sebaiknya 1 um. Setidaknya 5 um).Filtrasi terus menerus adalah untuk menjaga larutan plating bersihSebelum digunakan, elemen filter harus direndam dalam larutan kalium hidroksida 10% pada 60 °C selama beberapa jam, dan kemudian dibilas dengan air sebelum digunakan.volume sirkulasi pompa filter harus mencapai 5 siklus per jam.

1.4 Pemanasan: tabung uap titanium serpentin, pena pemanas listrik titanium atau pena pemanas listrik kuarsa.

1.5 Pencampuran: pencampuran udara dan pencampuran penyaringan larutan dilakukan bersama. Lapisan dapat seragam tanpa lubang pin.

1.6 Anode: tembaga elektrolitik (dengan kantong anode, rasio luas katode ke anode: 1:2-4).

1.7 Pengoreksi: output arus dapat memenuhi persyaratan operasi galvanisasi, dan riak kurang dari 5% dari catu daya standar CDC.voltmeter dan trimmer arus konstan harus dilengkapiAmmeter harus digunakan.

2.Komposisi larutan dan parameter proses

2.1komposisi larutan pelapis

3Persiapan larutan
3.1 Mandi dan pembersihan filter: pertama-tama direndam dan dibersihkan dengan larutan natrium hidroksida, dan kemudian direndam dan dibersihkan dengan larutan asam sulfat yang diencerkan;
Catatan: Jika bak mandi telah digunakan dengan sianida,perlu direndam dan dibersihkan dengan (larutan natrium hidroksida terlarut + hidrogen peroksida) dan (asam sulfat terlarut + hidrogen peroksida) untuk benar-benar menghilangkan sianidaMandi emas tiruan bebas sianida harus benar-benar terisolasi dari mandi sianida untuk menghindari polusi sianida.
3.2 Buka bak mandi (mengambil 100 L sebagai contoh): tambahkan jumlah yang diperlukan FF-5130M (40 L) ke bak mandi, dan kemudian tambahkan jumlah yang diperlukan pentahidrat tembaga sulfat (3 kg),setelah benar-benar larut, tambahkan jumlah FF-5130RS (25 L) yang diperlukan, aduk dengan baik, atur pH menjadi 10,8 dengan 20% KOH atau 20% H2SO4, dan saring terus-menerus dengan sumbu kapas.
Catatan: Air yang digunakan untuk membuka bak mandi harus air murni.

4Kontrol dan pemeliharaan kamar mandi
4.1 Nilai pH: gunakan pH meter untuk menguji dan mengontrol nilai pH menjadi 10,5-11.0; gunakan larutan 20% KOH atau larutan 20% H2SO4 untuk menyesuaikan.
Catatan: Pada tahap awal pembukaan bak mandi, akumulasi karbonat akan menyebabkan pHnya berfluktuasi, jadi perlu disesuaikan dengan seringnya!
4.2 Konsentrasi ion tembaga: gunakan analisis titrasi, sesuaikan area anoda atau tambahkan garam tembaga.
Catatan: Nilai pH harus disesuaikan setelah menambahkan garam tembaga.
4.3 Suplemen normal: FF-5130M (1 ‰ 2 L/KAh), FF-5130RS (6 ‰ 7 L/KAh)

4.4 Koreksi kandungan Sn: Kisaran konsentrasi garam timah yang diizinkan dalam larutan plating sangat luas, dan dapat ditambahkan secara normal.lembar Hastelloy disempurnakan dan dikoreksiKetika lembaran Hastelloy berwarna kemerahan, 20-30 ml/L FF-5130RS harus ditambahkan.
Catatan: Setelah suplemen dengan FF-5130RS, pH mungkin meningkat dan perlu disesuaikan!
