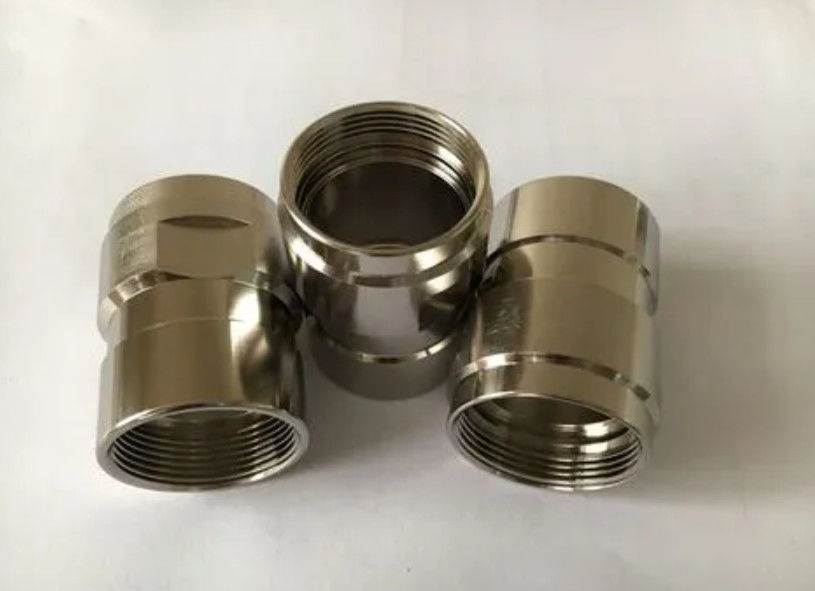

Proses Nikel Tanpa Listrik Fosfor Tinggi Lingkungan FF-604

Proses Nikel Tanpa Listrik Fosfor Tinggi Ramah Lingkungan FF-604

1. PRODUK KINERJA

1. Ramah lingkungan, sesuai dengan persyaratan EU ROHS;

2. Larutan pelapisan memiliki stabilitas yang baik dan umur pakai yang panjang, umumnya hingga 8 MTO;

3. Porositas rendah dan ketahanan korosi yang kuat;

4. Gaya ikat sangat baik, gaya ikat pada baja karbon sedang dan rendah dapat mencapai 350-450MPa, dan uji tekuk tidak dapat dikupas;

5. Kekerasannya tinggi, dapat mencapai 500-550HV, dan bahkan dapat mencapai 1000HV setelah disimpan pada suhu 400 ℃ selama 1 jam;

6. Karena tidak ada arus, keseragaman lapisan baik, ukurannya mudah dikontrol, dan tidak diperlukan pemrosesan lebih lanjut setelah pelapisan;

7. Kecepatan pelapisan adalah 6-8 mikron/jam, lapisannya berwarna putih keperakan, dan kilau dapat dijaga konsisten selama siklus penggunaan;

8. Lapisannya non-magnetik, dan memiliki pelindung elektromagnetik yang baik.

2. PENGGUNAAN

FF-604A: tambahkan dan isi ulang

FF-604B: tambahkan

FF-604C: isi ulang

buat bak baru

1. Jumlah penambahan

FF-604A 50mL/L

FF-604B 120mL/L

2. Metode penambahan: persiapan larutan kerja 1L sebagai contoh

(1) Tambahkan sekitar 500ml air deionisasi (konduktivitas di bawah 5us/cm);

(2) Tambahkan 50 mL FF-604A, dan aduk rata;

(3) Tambahkan 120mL FF-604B, dan aduk rata;

(4) Gunakan air amonia encer 1:4 (1 bagian air amonia + 4 bagian air deionisasi) untuk menyesuaikan nilai pH menjadi 4.1-4.6 (sesuaikan pH menjadi 4.1-4.2 untuk bak baru; dan kemudian secara bertahap meningkat dengan siklus; dan pH dapat meningkat 0.1 setiap 2 siklus, dengan maksimum 4.6 sesudahnya. Nilai PH ini mengacu pada nilai PH ketika dipanaskan ke suhu kerja. Jika nilai PH disesuaikan sebelum pemanasan, harus diturunkan sebesar 0.2-0.3 sesuai dengan itu.) Jika perlu menurunkan nilai PH, gunakan asam sulfat encer 10%.

Catatan: saat menyiapkan asam sulfat encer, tambahkan air terlebih dahulu lalu asam sulfat.

(5) Tambahkan air deionisasi ke garis tanda;

   (6) Panaskan hingga 90-95℃ untuk dilapisi;

(7) Kapasitas pemuatan: 1-1.5d㎡/L (1d㎡/L lebih baik).
